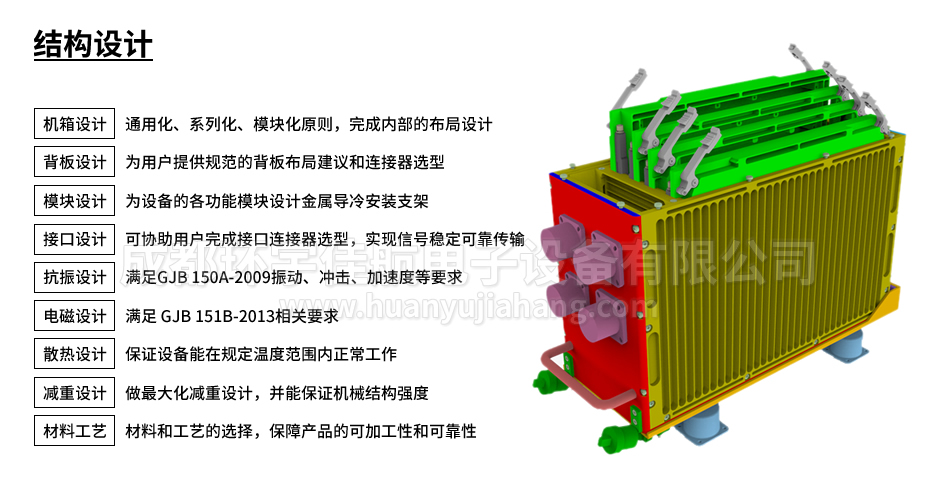

環宇佳航ATR軍用加固機箱基于通用化、系列化、模塊化設計，產品可靠性高，能適用用于各類惡劣環境?？筛鶕?jù)客戶需求進行外觀設計、結構設計，底（背）板設計、模塊設計、接口設計、電磁兼容分析、熱設計及環境適應性等設計，提供生產加工，一站式交付合格產品。
|

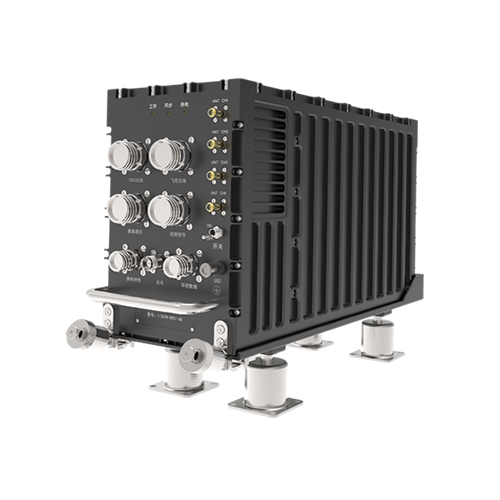

5/8ATR機箱案例 | 鋁合金 | 導冷
用于CPCI架構的綜合測控設備加固機箱，采用模塊化設計、熱設計、機械強度設計和電磁兼容性設計等手段，對CPCI機箱進行優化設計。 |
|
詳細介紹 |
|

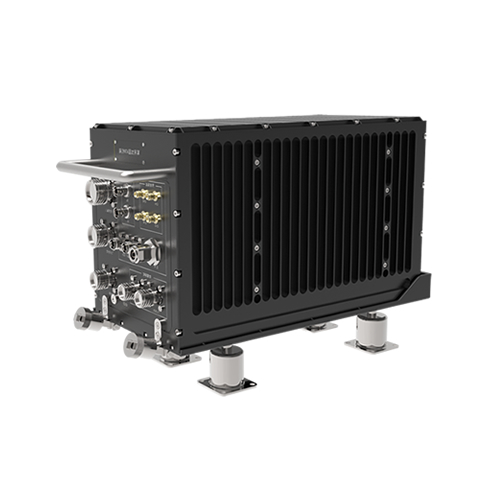

1/2ATR機箱案例 | 鎂合金 | 導冷
用于CPCI架構的機載電子設備機箱，機箱結構重點采用了減重設計、維修性設計、熱設計、耐腐蝕設計等手段，對機箱進行優化設計。 |
|
詳細介紹 |

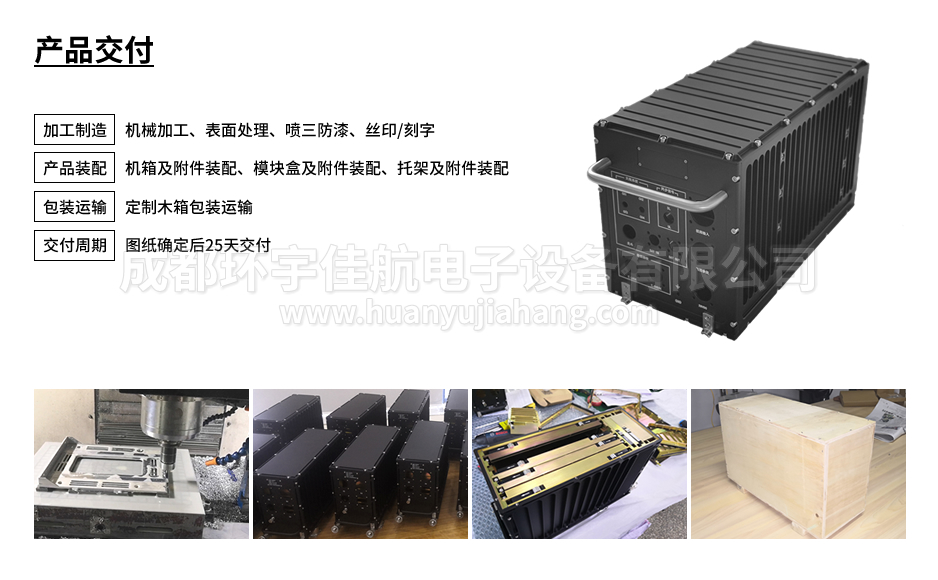

為用戶提供ATR軍用加固機箱設計、生產制造、附件選型、產品裝配一站式產品交付服務

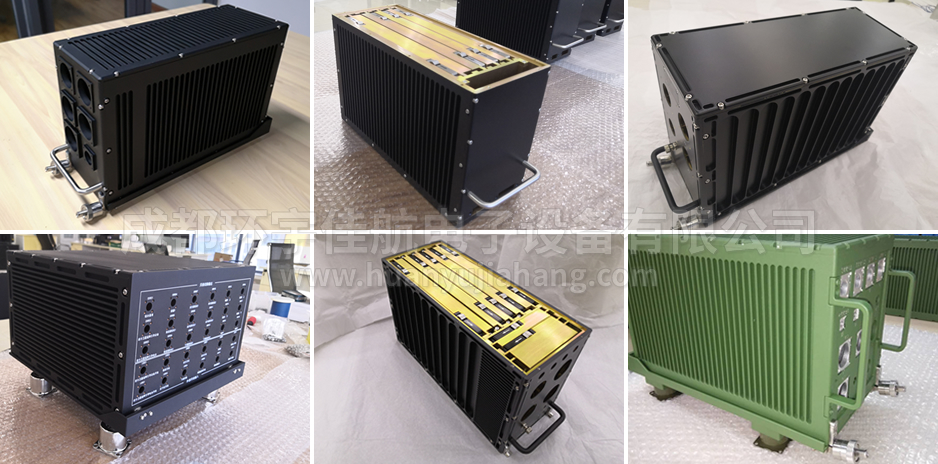

典型項目案例

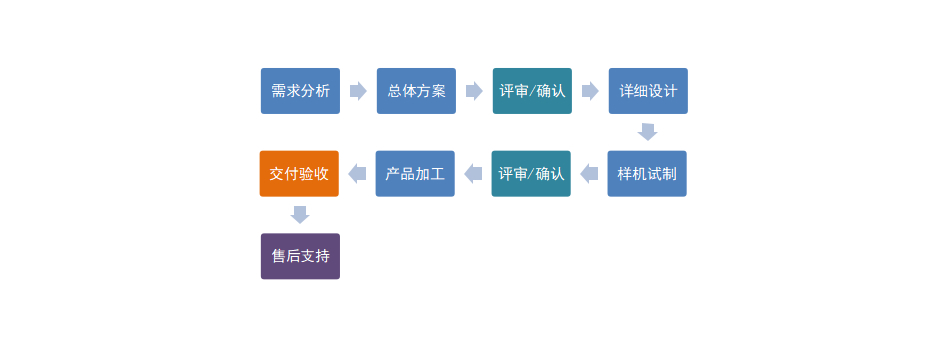

服務流程
ATR機箱外形尺寸(單位：mm)：
|
機箱規格 |
寬度（B） |
長度（L） |
高度（H） |
最大允許重量 |
|
1/4 ATR-S-D |
57.2 |
315 |
86 |
6.5kg |
|
1/4 ATR-S-H |
315 |
194 |
6.5kg |
|
|
1/4 ATR-L-H |
493 |
194 |
6.5kg |
|
|
3/8 ATR-S-D |
90.4 |
315 |
86 |
10.0kg |
|
3/8 ATR-S-H |
315 |
194 |
10.0kg |
|
|
3/8 ATR-L-H |
493 |
194 |
10.0kg |
|
|
1/2 ATR-S-D |
124.0 |
315 |
86 |
13.5kg |
|
1/2 ATR-S-H |
315 |
194 |
13.5kg |
|
|
1/2 ATR-L-H |
493 |
194 |
13.5kg |
|
|
5/8 ATR-S-H |
157.2 |
315 |
194 |
17.0kg |
|
5/8 ATR-L-H |
493 |
194 |
17.0kg |
|
|
3/4 ATR-S-H |
190.5 |
315 |
194 |
20.5kg |
|
3/4 ATR-L-H |
493 |
194 |
20.5kg |
|
|
7/8 ATR-S-H |
223.3 |
315 |
194 |
24.0kg |
|
7/8 ATR-L-H |
493 |
194 |
24.0kg |
|
|
1 ATR-S-H |
256.3 |
315 |
194 |
27.5kg |
|
1 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/8 ATR-S-H |
289.3 |
315 |
194 |
27.5kg |
|
1 1/8 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/4 ATR-S-H |
322.3 |
315 |
194 |
27.5kg |
|
1 1/4 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 3/8 ATR-S-H |
355.3 |
315 |
194 |
27.5kg |
|
1 3/8 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/2 ATR-S-H |
388.4 |
315 |
194 |
27.5kg |
|
1 1/2 ATR-L-H |
493 |
194 |
27.5kg |
